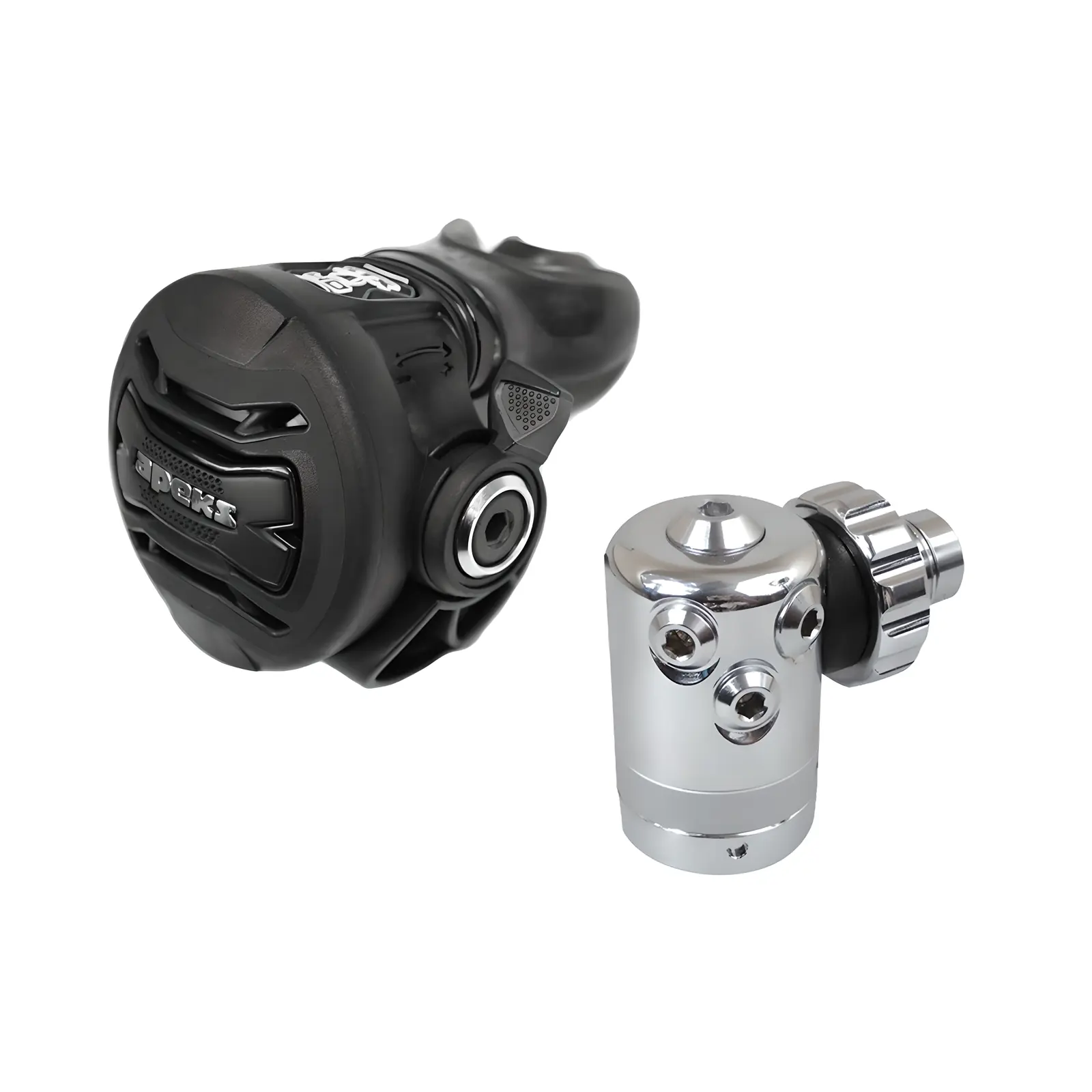

Automat oddechowy Apeks XTX40 / DS4 DIN to jeden z najbardziej sprawdzonych i powszechnie stosowanych systemów oddechowych w Polsce. Zyskał status branżowego standardu wśród nurków rekreacyjnych schodzących w chłodne akweny, osób rozpoczynających szkolenia techniczne oraz zaawansowanych nurków wrakowych i jaskiniowych. Połączenie membranowego, hermetycznie izolowanego pierwszego stopnia DS4 z pneumatycznie odciążonym drugim stopniem XTX40 tworzy układ nastawiony na prostotę, trwałość mechaniczną oraz bezawaryjność.

Wersja ta została fabrycznie zoptymalizowana pod kątem pracy w trudnych warunkach środowiskowych. Zastosowanie zewnętrznej suchej komory oraz wewnętrznych wymienników ciepła skutecznie zabezpiecza automat przed zamarzaniem, czyniąc z niego certyfikowany zestaw na zimne wody. To propozycja dla osób szukających bezobsługowego sprzętu, który eliminuje ryzyko przypadkowego rozregulowania nastawów pod wodą.

Specyfikacja techniczna i parametry sprzętu

Konstrukcja automatu bazuje na kutym mosiądzu zabezpieczonym wielowarstwowym chromem galwanicznym oraz trwałych kompozytach polimerowych. Poniżej znajduje się szczegółowe zestawienie danych technicznych z wyszczególnieniem parametrów wagowych komponentów bazowych:

Pierwszy stopień Apeks DS4 DIN

• Typ mechanizmu: membranowy z progresywnym odciążeniem (over-balanced diaphragm) – ciśnienie międzystopniowe wzrasta w miarę zanurzania szybciej niż w standardowych reduktorach, kompensując wzrost gęstości czynnika oddechowego na większych głębokościach.
• Izolacja środowiskowa: zintegrowana sucha komora zewnętrzna (dry ambient chamber), która całkowicie odcina sprężynę główną od bezpośredniego kontaktu z lodowatą wodą, osadami dennymi i mułem.
• Porty niskiego ciśnienia (LP): 4 porty (3/8" UNF) rozmieszczone symetrycznie na stałym korpusie.
• Porty wysokiego ciśnienia (HP): 1 port (7/16" UNF) zoptymalizowany pod montaż manometru lub transmitera ciśnienia.
• Architektura korpusu: kuty mosiądz pokryty matowym chromem; zwarta konstrukcja o korpusie stałym (brak głowicy obrotowej).
• Maksymalne ciśnienie robocze: 300 bar (standard przyłącza DIN G 5/8").
• Certyfikacja do nurkowania w zimnych wodach: pełna zgodność z europejską normą EN 250A dla temperatur wody poniżej 10°C.
• Masa pierwszego stopnia: ok. 650 g (wersja DIN 300 bar).

Drugi stopień Apeks XTX40

• Typ zaworu: pneumatycznie odciążony zawór grzybkowy gwarantujący płynne podawanie gazu na dowolnej głębokości roboczej.
• Automatyka nastawów wdechu: brak zewnętrznego pokrętła docisku sprężyny – siła otwarcia zaworu jest fabrycznie precyzyjnie wyregulowana, co zapobiega rozstrojeniu automatu w trakcie nurkowania.
• Kontrola przepływu (dźwignia Venturi): ergonomiczny przełącznik z trybami Dive oraz Pre-Dive, zabezpieczający automat przed swobodnym wypływem gazu (free-flow) na powierzchni i w prądzie.
• Komponenty termiczne: wewnętrzny, opatentowany wymiennik ciepła otaczający mechanizm zaworu, który rozprasza chłód generowany podczas rozprężania gazu.
• Wymienne kierownice wydechu (system DCE): Diver Changeable Exhaust – standardowo montowana kompaktowa kierownica wydechowa z możliwością opcjonalnego montażu szerszego deflektora.
• Ustnik: profilowany ustnik ortodontyczny Comfo-Bite ze wspornikiem podniebiennym redukującym zmęczenie mięśni żuchwy.
• Masa drugiego stopnia: ok. 240 g (bez węża).

Masa bazowego zestawu

• Pierwszy stopień DS4 DIN: ok. 650 g.
• Drugi stopień XTX40 z wężem LP (75 cm): ok. 390 g (w tym elastyczny wąż LP ok. 150 g).
• Masa bazowego zestawu (I i II stopień z wężem LP): ok. 1040 g (wersja DIN 300 bar).

Zastosowanie i rekomendowane konfiguracje sprzętowe

Zwarta bryła pierwszego stopnia DS4, pojedynczy port HP oraz zbalansowany drugi stopień determinują profil zastosowania automatu w poszczególnych układach nurkowych:

Zestaw dwubutlowy (twinset) – układ referencyjny

To klasyczne i najbardziej powszechne zastosowanie pierwszych stopni DS4. Dwa reduktory zamontowane na manifoldzie zestawu dwubutlowego tworzą solidną, zwartą bazę gazową pozbawioną elementów ruchomych. Układ portów pozwala na wyprowadzenie długiego węża (210 cm) na prawym słupku oraz węża automatu zapasowego na lewym słupku. Zredukowana do minimum ilość połączeń gwintowanych podnosi odporność mechaniczną zestawu w przestrzeniach zamkniętych wraków i jaskiń.

Nurkowanie rekreacyjne z pojedynczą butlą

W konfiguracji z pojedynczą butlą automat stanowi trwałe rozwiązanie do całorocznych nurkowań w polskich jeziorach, kamieniołomach i w Bałtyku. Cztery porty LP bez trudu mieszczą wąż automatu głównego, oktopusa oraz zasilanie jacketu i suchego skafandra. Należy jednak pamiętać, że obecność jednego portu HP wymusza wybór pomiędzy klasycznym manometrem analogowym a nadajnikiem bezprzewodowym do komputera (jednoczesny montaż obu urządzeń nie jest możliwy bez zastosowania dodatkowych rozdzielaczy).

Butle dekompresyjne i depozytowe (stage) – specyfika korpusu stałego

Model DS4 / XTX40 jest często spotykany na butlach bocznych stage (w tym, po odpowiednim przygotowaniu serwisowym, na butlach czystych tlenowo). Pojedynczy port HP w zupełności wystarcza do wpięcia krótkiego manometru stage'owego. Należy jednak pamiętać, że pierwszy stopień posiada korpus stały bez głowicy obrotowej. Poprowadzenie przewodów ściśle wzdłuż płaszcza butli jest w pełni wykonalne, lecz wymaga dokładniejszego ułożenia węży niż w modelach z ruchomą głowicą obrotową, która pozostaje rozwiązaniem bardziej elastycznym pod kątem szybkiego wyjmowania i klarowania węża w gumach stage kita.

Konfiguracja boczna (sidemount) – ocena przydatności

Sztywny korpus, brak głowicy obrotowej oraz brak osiowego portu LP na szczycie sprawiają, że automat DS4 nie jest optymalnym wyborem do konfiguracji sidemount. Uzyskanie opływowego profilu przewodów wzdłuż butli wymaga zastosowania zewnętrznych kolanek kątowych 90°. Nurkowie kompletujący osprzęt strictly pod uprząż boczną wybierają zazwyczaj modele wyposażone w obrotową głowicę (np. Apeks DST z piątym portem).

Zalety użytkowe i zabezpieczenia techniczne

Hermetyczna sucha komora w pierwszym stopniu

System suchej komory w reduktorze DS4 całkowicie odcina mechanizm sprężyny głównej od wody otoczenia. W komorze redukcyjnej nie dochodzi do kontaktu z wodą, co eliminuje ryzyko krystalizacji lodu na ruchomych podzespołach pierwszego stopnia. Ponadto komora chroni wnętrze przed osadami z mułu, glonów i piasku, co ułatwia utrzymanie sprzętu w czystości.

Pneumatyczne odciążenie bez zbędnych manipulatorów

Drugi stopień XTX40 wykorzystuje ten sam pneumatycznie odciążony zawór co wyższy model XTX50, zapewniając lekki i stabilny wdech na dowolnej głębokości. Brak zewnętrznego pokrętła regulacji docisku sprężyny to celowy zabieg konstrukcyjny: automat jest fabrycznie wyregulowany do optymalnych parametrów, co zapobiega przypadkowemu rozstrojeniu lub niepożądanemu skręceniu oporów przez nurka pod wodą.

Ochrona przed wzbudzeniem dzięki dźwigni Venturi

Ergonomiczna dźwignia efektu Venturi umożliwia szybkie przestawienie automatu w tryb Pre-Dive przed wejściem do wody lub na czas skoku z łodzi. Zmienia to geometrię przepływu strugi wewnątrz puszki, skutecznie zapobiegając gwałtownemu wzbudzeniu automatu (free-flow) na powierzchni.

Wymiennik ciepła wokół gniazda zaworu

Rozprężanie czynnika oddechowego generuje spadek temperatury w rejonie dyszy drugiego stopnia. Metalowy radiator otaczający mechanizm zaworowy efektywnie transferuje ciepło z otaczającej wody do wnętrza automatu, dogrzewając gaz i zabezpieczając mechanizm przed zablokowaniem w wodach o temperaturze bliskiej 0°C.

Często zadawane pytania (FAQ)

1. Czym różni się automat XTX40 od modelu XTX50?
Oba modele posiadają zrównoważony pneumatycznie zawór, dźwignię Venturi oraz wymiennik ciepła. Główną różnicą jest brak zewnętrznego pokrętła mikrometrycznej regulacji docisku sprężyny w modelu XTX40 – opór otwarcia zaworu jest ustawiony fabrycznie. Model XTX50 posiada dodatkowe pokrętło pozwalające nurkowi manualnie zmieniać opory wdechu pod wodą.

2. Czym różni się pierwszy stopień DS4 od modelu DST?
Apeks DS4 to zwarty reduktor o korpusie stałym z 4 portami LP i 1 portem HP. Z kolei model DST posiada ruchomą głowicę obrotową 360°, 4 porty LP (z możliwością rozbudowy o opcjonalny piąty port osiowy) oraz 2 porty HP, co zapewnia większą elastyczność konfiguracyjną w sidemouncie.

3. Dlaczego pierwszy stopień DS4 posiada tylko jeden port HP?
Konstrukcja DS4 powstała z myślą o maksymalnej prostocie i nurkowaniach technicznych (zwłaszcza w zestawach dwubutlowych oraz na butlach stage), gdzie standardem jest minimalizacjia podłączeń - jeden manometru na cały zestaw. Zmniejsza to gabaryty pierwszego stopnia i ogranicza liczbę potencjalnych punktów awarii.

4. Ile wynosi masa komponentów bazowych tego zestawu?
Pierwszy stopień DS4 DIN waży ok. 650 g, drugi stopień XTX40 bez węża to ok. 240 g, a dedykowany wąż LP waży ok. 150 g. Łączna masa bazowego zestawu (I i II stopień z wężem LP) wynosi ok. 1040 g w standardzie DIN 300 bar.

5. Czy zestaw Apeks XTX40 / DS4 nadaje się do nurkowań podlodowych?
Tak. Układ spełnia rygorystyczne wymagania europejskiej normy EN 250A dla nurkowań w wodach o temperaturze spadającej poniżej 10°C. Sucha komora pierwszego stopnia oraz wewnętrzny wymiennik ciepła w drugim stopniu zapewniają bezpieczną pracę w skrajnie niskich temperaturach.

Podsumowanie

Automat Apeks XTX40 / DS4 DIN to klasyczny zestaw na zimne wody, ceniony za prostotę obsługi, zwartą budowę i bezawaryjną mechanikę. Stanowi optymalną bazę do zestawów dwubutlowych (twinset), butli stage oraz całorocznych nurkowań rekreacyjnych w polskich akwenach, oferując stabilny oddech w każdych warunkach środowiskowych.

Planujesz skonfigurować ten automat z oktopusem XTX40, manometrem technicznym lub dobrać odpowiednie długości węży pod twinset? Skontaktuj się z naszym zespołem doradców – pomożemy Ci dopasować sprzęt do Twoich planów nurkowych.
