Amagnetyczny automat oddechowy Apeks MTX-V PVD DIN (indeks katalogowy: AP0287V) to zaawansowany system oddechowy zaprojektowany pierwotnie na potrzeby jednostek wojskowych, nurków minerów-pirotechników (EOD – Explosive Ordnance Disposal) oraz zespołów zwalczania min (MCM – Mine Counter-Measures). Został stworzony do pracy w środowiskach o skrajnym reżimie magnetycznym oraz w lodowatej wodzie.

Konstrukcja automatu spełnia wyśrubowane wymagania normy wojskowej STANAG 2897, co oznacza zredukowaną do zera sygnaturę magnetyczną, eliminującą ryzyko aktywacji zapalników magnetycznych w minach morskich czy niewybuchach. Połączenie pełnej amagnetyczności, pancernej powłoki PVD, hermetycznej suchej komory oraz głowicy obrotowej czyni z tego modelu certyfikowany zestaw na zimne wody dla profesjonalistów, nurków technicznych i formacji specjalnych.

Specyfikacja techniczna i parametry sprzętu

Inżynieria modelu MTX-V bazuje na rygorystycznym doborze stopów metali o zerowej przenikalności magnetycznej, obróbce CNC oraz zaawansowanych powłokach próżniowych. Poniżej znajduje się szczegółowe zestawienie danych technicznych z wyszczególnieniem mas poszczególnych komponentów:

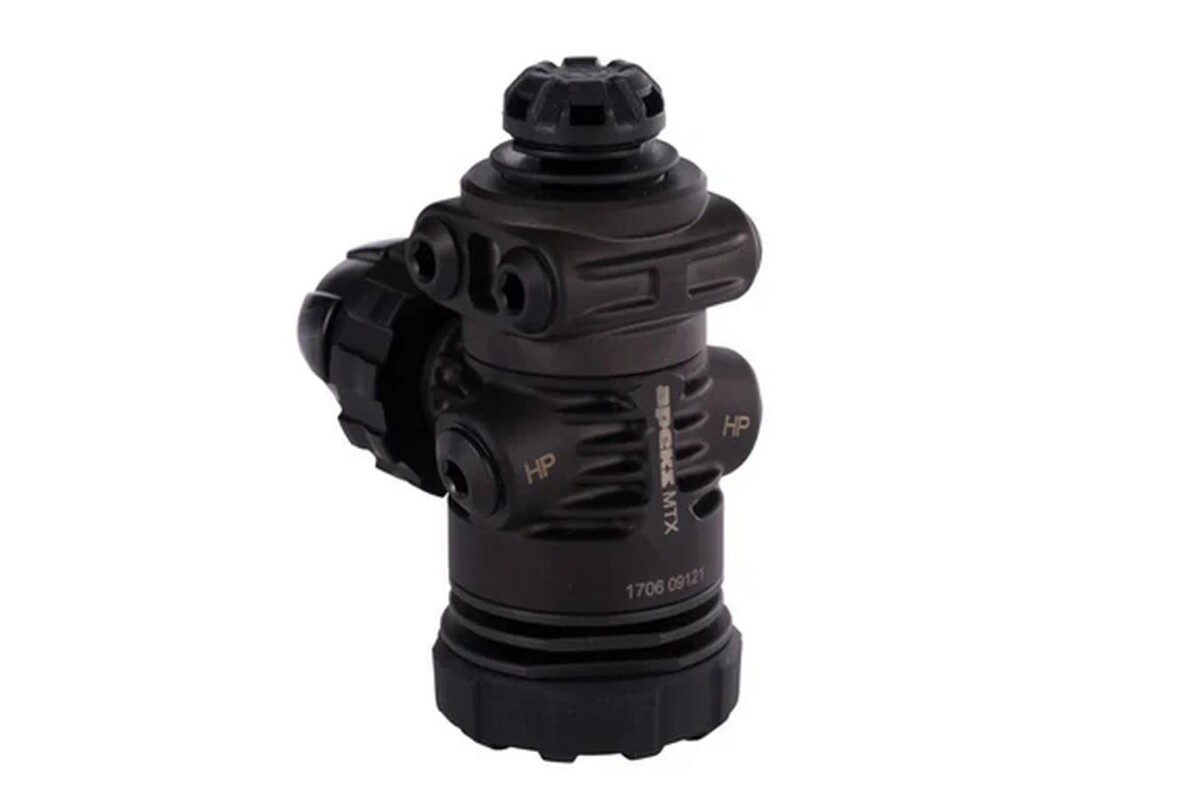

Pierwszy stopień Apeks MTX-V DIN

• Typ mechanizmu: membranowy z progresywnym odciążeniem (over-balanced diaphragm) – ciśnienie międzystopniowe wzrasta w miarę zanurzania szybciej niż w standardowych konstrukcjach, kompensując wzrost gęstości czynnika oddechowego na dużych głębokościach.
• Właściwości amagnetyczne: pełna zgodność z normą NATO STANAG 2897 (Class A / Class B) dla wojskowego sprzętu nurkowego o skrajnie niskiej podatności magnetycznej. Wszystkie sprężyny, elementy złączne, korpus i mechanizmy wewnętrzne wykonano ze specjalnych stopów niemagnetycznych (w tym brązów fosforowych, tytanu oraz wybranych stali austenitycznych).
• Wykończenie powierzchni: powłoka techniczna PVD (Physical Vapor Deposition) w matowym, nierefleksyjnym kolorze czarnym, zapewniająca wysoką odporność na zarysowania, uderzenia mechaniczne i korozję w trudnych warunkach morskich.
• Izolacja środowiskowa: sucha komora zewnętrzna zintegrowana z formowaną ciśnieniowo nasadką elastomerową (over-molded endcap), całkowicie odcinająca sprężynę główną od wody otoczenia, lodu i zanieczyszczeń dennych.
• Wymiana termiczna: korpus z głęboko frezowanymi żebrami radiatora maksymalizującymi pobór ciepła z otaczającej wody w celu dogrzania rozprężanego gazu.
• Porty niskiego ciśnienia (LP): 5 portów High-Flow (3/8" UNF) umieszczonych na głowicy obrotowej 360°, w tym 1 osiowy port na szczycie głowicy ułatwiający bezpośrednie prowadzenie przewodów.
• Porty wysokiego ciśnienia (HP): 2 porty (7/16" UNF) zorientowane pod kątem ułatwiającym ułożenie manometru i transmitera ciśnienia.
• Certyfikacja do nurkowania w zimnych wodach: pełna zgodność z europejską normą EN 250A dla temperatur wody poniżej 10°C oraz spełnienie wymagań rygorystycznych testów NEDU (Navy Experimental Diving Unit).
• Masa pierwszego stopnia: ok. 755 g (wersja DIN 300 bar).

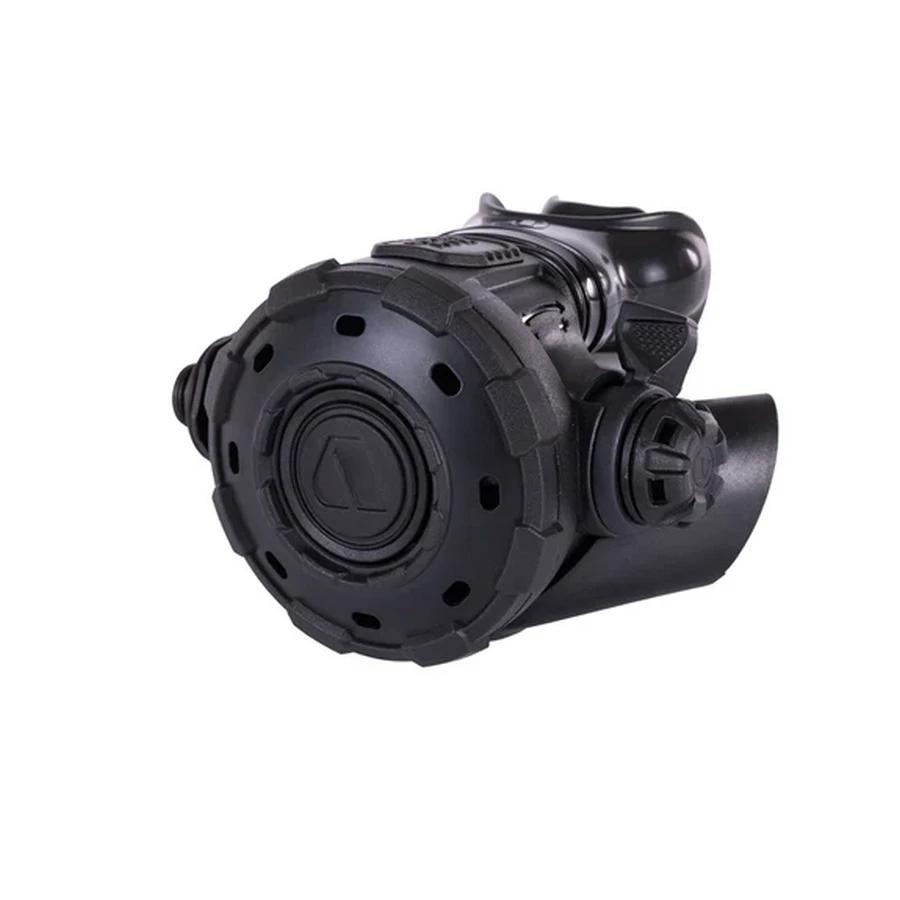

Drugi stopień Apeks MTX-V

• Typ zaworu: pneumatycznie odciążony zawór grzybkowy gwarantujący płynne podawanie gazu niezależnie od spadku ciśnienia w butli.
• Konstrukcja taktyczna: zredukowana sygnatura magnetyczna komponentów wewnętrznych, matowe wykończenie PVD na metalowych pierścieniach zewnętrznych oraz odporny na uderzenia korpus z technopolimeru z elastomerowymi odbojnikami.
• Ochrona przed wzbudzeniem w prądzie: wyprofilowana pokrywa czołowa z elastomerowym przyciskiem by-pass, zabezpieczona przed samoczynnym wzbudzeniem (free-flow) podczas płynięcia w silnym nurcie lub korzystania ze skutera podwodnego.
• Wymiana ciepła: opatentowany wewnętrzny wymiennik ciepła otaczający mechanizm zaworu, skutecznie rozpraszający chłód powstający podczas rozprężania gazu.
• Wymienne kierownice wydechu (system DCE): możliwość szybkiej zmiany szerokiego deflektora wydechowego (maksymalne odprowadzenie pęcherzy poza pole widzenia maski) na kompaktowy deflektor taktyczny (zmniejszający obrys puszki).
• Ustnik: ergonomiczny ustnik Comfo-Bite ze wspornikiem podniebiennym redukującym zmęczenie mięśni żuchwy podczas długotrwałych zadań podwodnych.
• Masa drugiego stopnia: ok. 265 g (bez węża).

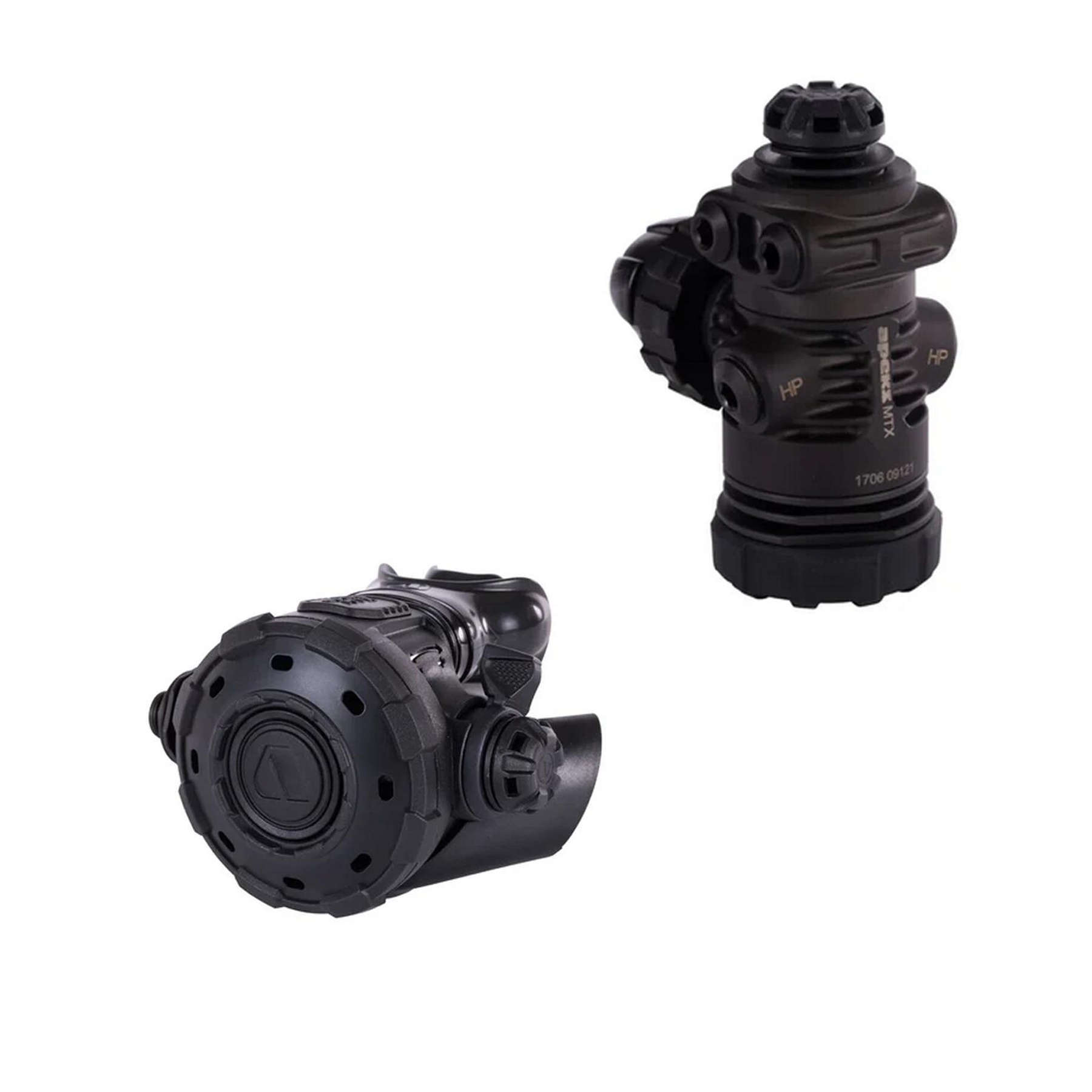

Masa bazowego zestawu

• Pierwszy stopień MTX-V DIN: ok. 755 g.
• Drugi stopień MTX-V z wężem LP (75 cm): ok. 415 g (w tym elastyczny wąż LP ok. 150 g).
• Masa bazowego zestawu (I i II stopień z wężem LP): ok. 1170 g (wersja DIN 300 bar).

Zastosowanie i rekomendowane konfiguracje sprzętowe

Apeks MTX-V PVD to automat zaprojektowany do zastosowań specjalnych, jednak jego parametry mechaniczne i termiczne sprawiają, że z powodzeniem odnajduje się w zróżnicowanych układach rekreacyjnych:

Operacje saperskie EOD/MCM i zadania służb mundurowych – profil docelowy

To podstawowe środowisko pracy tego automatu. Amagnetyczność zgodna ze STANAG 2897 zapewnia bezpieczeństwo operatora podczas pracy przy obiektach wrażliwych na pole magnetyczne (miny denne, kotwiczne, ładunki improwizowane). Matowa powłoka PVD eliminuje odblaski światła słonecznego i latarek, co ułatwia zachowanie dyskrecji pod wodą.

Butle dekompresyjne i depozytowe (stage) – wygoda głowicy obrotowej

Model MTX-V bardzo dobrze sprawdza się na butlach bocznych stage (w tym po odpowiednim przygotowaniu serwisowym na butlach czystych tlenowo). Głowica obrotowa z centralnym piątym portem osiowym LP pozwala na poprowadzenie węża oddechowego oraz manometru ściśle wzdłuż płaszcza butli. Ułatwia to wyjmowanie węża ze stage kitów pod wodą oraz przyspiesza jego późniejsze klarowanie w gumach. Konstrukcja reduktora zabezpieczona suchą komorą chroni mechanizm przed zapiaszczeniem przy odkładaniu butli na kamieniste dno.

Konfiguracja boczna (sidemount)

Obecność osiowego portu LP na szczycie obrotowej głowicy 360° to optymalne rozwiązanie do uprzęży sidemount. Pozwala wyprowadzić węże zasilające równolegle do płaszcza cylindrów bocznych bez konieczności stosowania dodatkowych kolanek kątowych 90°, co ułatwia poruszanie się w ciasnych przestrzeniach wrakowych i jaskiniowych.

Zestaw dwubutlowy (twinset)

Dwa pierwsze stopnie MTX-V na manifoldzie twinseta stanowią solidną bazę gazową dla nurkowań głębokich. Głowica obrotowa ułatwia ukierunkowanie portów w dół, co wspiera bezpieczne ułożenie długiego węża (210 cm) oraz automatu zapasowego pod szyją, a mechanizm nadodciążenia kompensuje wzrost gęstości gazu na dużych głębokościach.

Nurkowanie rekreacyjne i techniczne w chłodnych wodach (pojedyncza butla)

W konfiguracji z pojedynczą butlą automat oferuje wysoki margines bezpieczeństwa termicznego. Jest odporny na spadki temperatury bliskie 0°C, a powłoka PVD zabezpiecza metalowe elementy przed obiciami na łodzi lub kamienistym brzegu.

Zalety użytkowe i odporność środowiskowa

Certyfikowana amagnetyczność wg STANAG 2897

Standardowe automaty oddechowe zawierają elementy ze stali ferrytycznej lub niklowanych metali, które generują mierzalną sygnaturę magnetyczną. Model Apeks MTX-V wyprodukowano z rygorystycznie wyselekcjonowanych stopów amagnetycznych. Daje to pewność braku zakłóceń aparatury pomiarowej oraz eliminuje ryzyko wzbudzenia zapalników indukcyjnych podczas prac podwodnych.

Pancerna powłoka PVD

Powłoka nakładana metodą fizycznego osadzania z fazy gazowej (PVD) tworzy na powierzchni metalu cienką, lecz twardą warstwę ochronną. Charakteryzuje się ona wielokrotnie wyższą odpornością na ścieranie i uderzenia niż tradycyjny chrom galwaniczny, a jej matowo-czarna barwa zapobiega powstawaniu odblasków świetlnych.

Zaawansowana ochrona przed zamarzaniem

W automacie zastosowano technologię opracowaną na potrzeby testów militarnych w skrajnie zimnych wodach. Zewnętrzna sucha komora z grubą nasadką elastomerową całkowicie odcina sprężynę główną od wody, a metalowe radiatory i wewnętrzny wymiennik ciepła w drugim stopniu zapobiegają blokowaniu mechanizmu przez kryształki lodu, spełniając normę EN 250A.

Swoboda prowadzenia przewodów dzięki głowicy obrotowej

Pięć portów niskiego ciśnienia na ruchomej głowicy 360° wraz z centralnym portem osiowym daje pełną elastyczność w doborze kątów odejścia węży. Pozwala to na precyzyjne rozplanowanie instalacji bez naprężeń mechanicznych na złączach gwintowanych.

Często zadawane pytania (FAQ)

1. Co oznacza, że automat jest amagnetyczny i kiedy jest to potrzebne?
Automat amagnetyczny został wykonany ze stopów metali pozbawionych właściwości ferromagnetycznych, zgodnie z normą wojskową STANAG 2897. Jest to cecha krytyczna dla nurków minerów (EOD), zespołów usuwania niewybuchów oraz formacji specjalnych pracujących w pobliżu min morskich reagujących na zmiany pola magnetycznego.

2. Czym powłoka PVD różni się od standardowego chromowania?
Powłoka PVD (Physical Vapor Deposition) powstaje w procesie próżniowym i jest znacznie twardsza od klasycznego chromu. Zapewnia wyższą odporność na zarysowania od piasku, obicia o kamienie oraz agresywne środowisko słonej wody, zachowując jednocześnie jednolite, matowo-czarne wykończenie.

3. Jak pierwszy stopień MTX-V sprawdza się na butli stage w porównaniu z automatami o stałym korpusie?
Dzięki obrotowej głowicy oraz piątemu portowi osiowemu LP model MTX-V pozwala poprowadzić instalację zupełnie płasko wzdłuż płaszcza butli. Ułatwia to wyjmowanie węża ze stage kitów i jego ponowne klarowanie pod wodą, oferując większą swobodę konfiguracji niż konstrukcje ze stałym korpusem.

4. Ile wynosi rzeczywista masa komponentów tego zestawu?
Pierwszy stopień MTX-V DIN waży ok. 755 g, drugi stopień bez węża to ok. 265 g, natomiast dedykowany wąż LP waży ok. 150 g. Łączna masa bazowego zestawu (I i II stopień z wężem LP) wynosi ok. 1170 g w standardzie DIN 300 bar.

5. Czy z automatu można korzystać przy nurkowaniu z mieszankami Nitrox?
Fabryczny automat jest dopuszczony do stosowania z powietrzem oraz mieszankami tlenowymi o stężeniu do 40% O2 (Nitrox 40%), zgodnie z europejską normą EN 250.

Podsumowanie

Amagnetyczny automat oddechowy Apeks MTX-V PVD DIN (AP0287V) to specjalistyczny zestaw na zimne wody, łączący rygorystyczne normy wojskowe STANAG 2897 z trwałością powłoki PVD i ergonomiczną głowicą obrotową. Zapewnia stabilne parametry przepływu w wodach o temperaturze bliskiej 0°C i stanowi niezawodny wybór dla operatorów jednostek mundurowych, nurków technicznych oraz profesjonalistów szukających sprzętu o najwyższej odporności środowiskowej.
